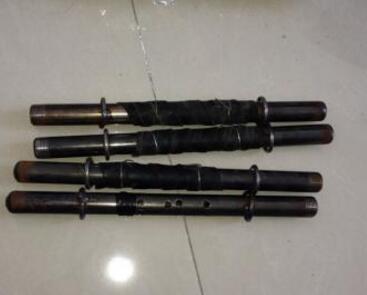

注浆管

注浆管施工工艺流程

开挖

（1）土方开挖采用反铲开挖，开挖前由测量员测放基坑开挖线。

（2）土方开挖在基坑边应分层开挖，每层开挖深度应同设计锚杆竖向间距。

（3）基坑周边开挖时，必须做到开挖一层，支护一层，开挖一段，支护一段，严禁超挖。开挖后，坡面要及时支护露过长。同一坡面上，上层支护体施工时间与下层土开挖时间间隔不得暴露5天。

施工

（1）修坡：依据基抗放坡系数，进行修坡。坡面采用人工修坡，严禁机械对已形成的坡面进行碰撞破坏，。

（2）成孔：成孔机械多种多样，根据现场和进深能力达到要求的情况下，一般利用小型机械较容易操作。对于土质较好，孔较短的土方也可用洛阳铲成孔也可达到事半功倍的效果。

（3）放筋：钢筋放置应居中延长放置，每隔2.0M放置一个定位器。钢筋长度不够可采用对焊或绑焊，绑焊长度不应小于4d（d为钢筋直径），在插入钢管时应将注浆管与钢筋一起绑扎入孔，注浆管距孔底50cm左右。

（4）编钢筋网：钢筋网采用?6.5?1?7钢筋制作，钢筋间距为250?1?7×250?1?7，加强筋采用Ф16螺纹钢筋制作。网筋与网筋、网筋与加强筋、加强筋与锚杆芯之间用422电焊条点焊。上下网搭接、网筋之间搭接长度应大于300?1?7。

注浆液可采用纯水泥浆，也可用灰砂比1：1的水泥砂浆；注浆压力控制在2～3MPa左右，水泥采用32.5级普通硅酸盐水泥，为保证注浆液与周围土体紧密结合，在孔口处设里注浆塞。

（6）对软弱土层处理：软弱土层指边坡自稳时间为零或及短，不易成孔，随挖随塌的土质，如杂填土，饱和淤泥质土等。对于含水量较大的土层有时还会伴随流砂现象产生。对这类土的处理办法是设置超前锚管，并设置反滤层塑料管进行有序排水。

具体操作为：土方分层分段开挖，每层段不宜过大，坡面形成后初喷一次，将土面覆盖即可，待钢筋网及锚杆安置后进行第二次喷射混凝土面板，混凝土混凝土强度为C20，厚度为80～100mm，均采用两层喷射。混凝土配合比为水泥：砂：瓜米石=1：2：2.5，水泥采用强度为PO32.5MPa普通硅酸盐水泥，喷射时加入适量的早强剂，喷射由上至下进行。为保证喷射混凝土的厚度，则在坡面上垂直打入短钢筋作为控制标志。
